一、概述
QFZ型蓄能器安全组由高压球芯截止阀，直动式溢流阀和一个小型截止 阀组成，具有启闭、安全、卸荷阀等作用

二、型号说明
三、结构原理图

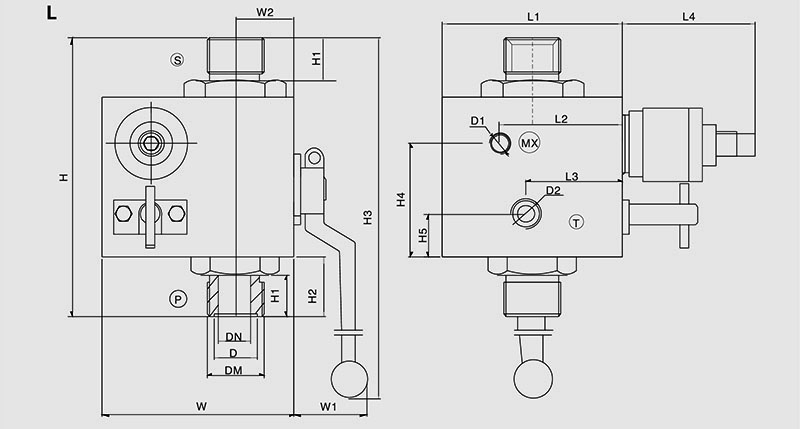

四、外形尺寸
1.技术规格(螺纹式)

型号

DN

PN

基本尺寸/Dimension ( mm )

重量(Kg)

Model

(mm)

(Mpa)

L1

L2

L3

L4

H

H 1

H2

H3

H4

H5

W

W1

W2

D

D1

D2

DM(S)

Weight

〇FZ-h^15L

15

10

85

58

46

68

131

20

28

201

53

20

90

33

28

20





M27X2

5

QFZ-H^25L

25

20

90

58

46

68

167

23

31

262

76

23

110

44

37

35

M10X1

M18X1.5

M42X2

9

QFZ-H^40L

40



100

65

46

68

200

30

40

318

90

35

140

45

48

52





M60X2

19

〇FZ-h^50L

50

31.5

120

70

46

68

240

30

40

377

115

56

160

50

60

63





M72X2

27
2.技术规格(法兰式)

型号

DN

PN

基本尺寸/Dimension ( mm )

重量(Kg)

Model

(mm)

(Mpa)

L1

L2

L3

L4

H

H 1

H2

H3

H4

H5

W

W1

W2

D

D1

D2

AxA(S)

Weight

〇FZ-_15F

15

10

85

58

46

68

115

11

20

193

53

20

90

33

28

22.5





56

5

QFZ-H^25F

25

20

90

58

46

68

155

14

25

256

76

23

110

44

37

35

M10X1

M18X1.5

74

9

QFZ-H^40F

40



100

65

46

68

180

18

30

30

90

35

140

45

48

52





96

19

〇FZ-h^50F

50

31.5

120

70

46

68

230

20

35

372

115

56

160

50

60

65





110

27
五、订货说明
1.订货时须写明型号代号全称，如：工作压力为31.5Mpa,通径为40mm,连接方式为法兰式的安全阀组:QFZ-Hd40F
2.如对安全阀组还有特殊要求时，请向本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
